Gedetailleerde informatie
Naam:	dubbele Laag die Machine vormen	Gewicht:	5t
Controlesysteem:	PLC-besturingssysteem	Grondstoffen:	PPGI/Galvanized/Alu-Zinc/PPGL bladen, G245-550
Materiaal van de as:	Hoogwaardige Gesmede No.45	Materiaal voor rollen:	45# staal
Scherp bladmateriaal:	Cr12, thermische behandeling
Markeren:	Dual Roll Forming Machine , Doppelscherm rollenvormende machine

Productomschrijving

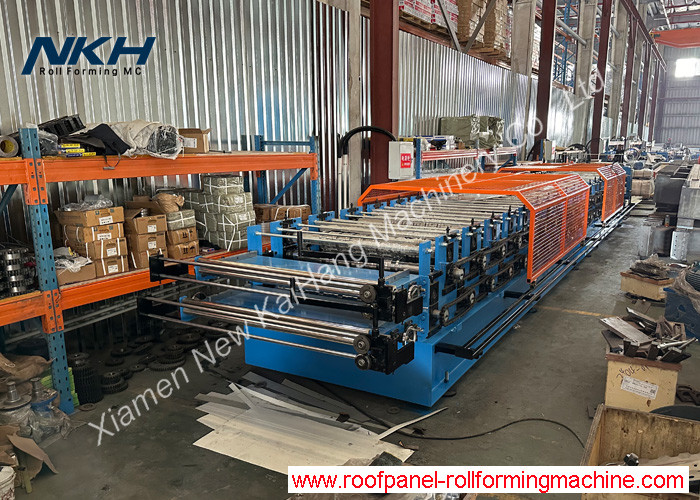

Dubbelrolvormende machine Dubbellaagrolvormende machine Eén machine met twee profielen 0
Machines voor het maken van rollen met twee lagen, rollenvormer met gereedschap, rollenvormende machine

Snelle details:

Dikte: 0,4-0,8 mm
Materiaal: G550/G350, voorgeverfde vellen
Invoerbreedte: 1250 mm

Machinelist:

Hydraulische ontwaaier
Voorwerp voor rollen met twee lagen
twee sets hydraulisch snijapparaat
Uitlooptafel of automatisch stapelapparaat
Siemens PLC en IOP/ touchscreen, Schneider-omvormer

Beschrijving/technische parameters van de volledige lijn:

5TX1250mm Hydraulische ontwrichter met spoelwagen

Hydraulisch systeem voor het uitbreiden van het binnenste gat van de spoel, pompmotor: 3 kW
Spiraal Binnendiameter = 510±30 mm
Laadcapaciteit: max. 5 ton, spoelbreedte max. 1250 mm
Taper wedge expand type
Motor om de spoel te draaien, 3 kW, handmatige snelheidsregeling met frequentie
Andere ontwerpen zoals snubberarm/steunarm/spoelwagen op verzoek

Invoerroller en handmatig voorscheerapparaat

Twee sets voorscheren
alleen het eind van het laatste stuk van het vel af te snijden
Werkdikte: max. 0,8 mm

Rollenvormende machine met de onderstaande tabel voor het snijden:

Geschikt rollenvormend materiaal	met een breedte van niet meer dan 50 mm
Dikte	0.4mm-0.8mm
Invoerbreedte van de spoel	1250 mm
Ontwerp van het wagenframe	Wandplaat-frame-ontwerp, dubbele laag
Rollenvormende fasen	20/20 stappen bijvoorbeeld.
Materiaal van de rol	45# staal, CNC-draaiblokken, hardchroom gecoat Optie: met warmtebehandeling van de rol
Schachtdiameter	Φ75 mm
Hoofdmotorvermogen	5.5 kW met reducer
Rolvormende snelheid	15-20m/min (Hoger snelheid is beschikbaar, afhankelijk van de door de koper vereiste specificatie)
Hydraulische groepsvermogen	40,0 kW of 5,5 kW
Materiaal van de snijmachine	Cr12, gehoorbehandeling/Cr12Mov, warmtebehandeling
Elektrische spanningsnorm	380V/50Hz/3PH of als vereiste
De belangrijkste kleur van de machine	RAL 5015 (blauw) of als vereiste

PLC-besturingssysteem

PLC van merk Siemens en touchscreen, Schneider/Shihlin/Delta-inverter, Omron-encoder

Tolerantie voor de lengte ≤ ± 1 mm

Stelselspanning 24V

Productrek zonder aandrijving, 3 stuks

Toepassing:

Een dubbelplaatrolvormende machine bestaat gewoonlijk uit een ontroller, twee inlaatvoedingsleidingen met optioneel inlaatscheren, twee rolvormende systemen,een snijframe met twee snijmatrijzen (een hydraulische persing is voorzien zolang deze dubbele rolvormmachine is ontworpen om metalen glazen daktegels te produceren)Een hydraulische ontkoeler en een automatische stapelmachine zijn optie voor deze dubbele laag rollvormende machine.Voor Europese klanten, zijn er veiligheidsbedekkingen en een CE-teken op de machine.
Profieltekening/opmaak/referentiefoto's van de uitrusting:

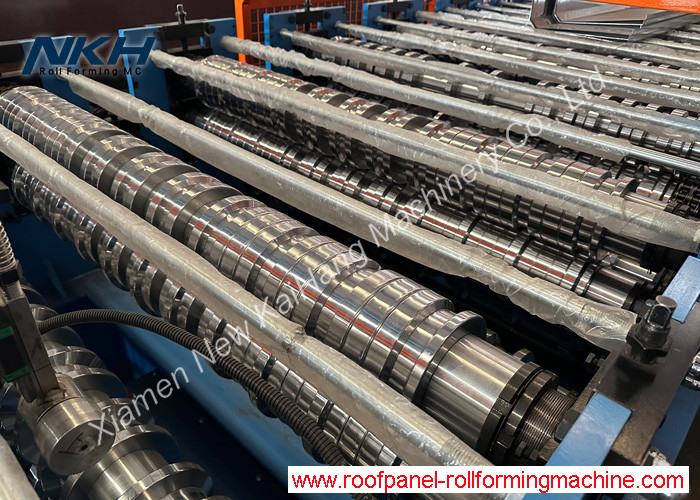

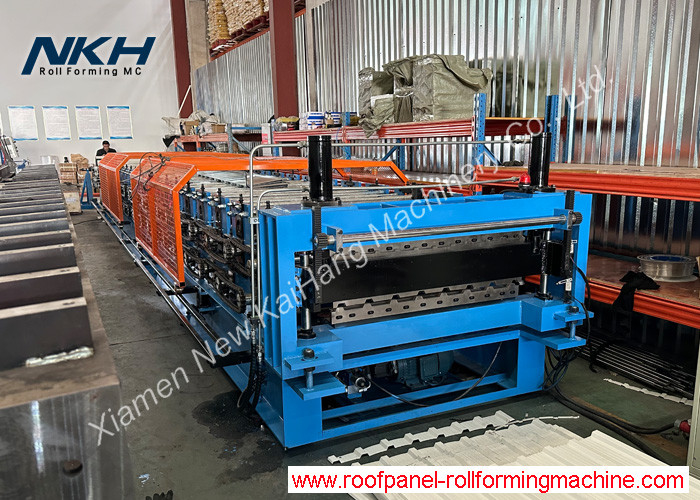

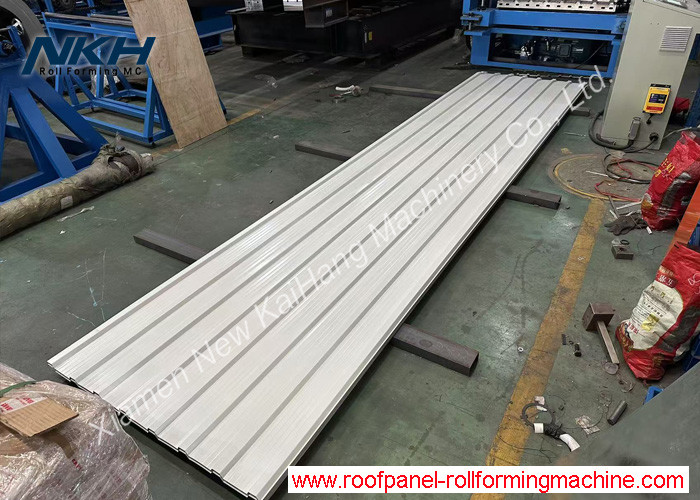

Dubbelrolvormende machine Dubbellaagrolvormende machine Eén machine met twee profielen 1

label:

Productdetails:
Plaats van herkomst:	Chinees
Merknaam:	NKH MACHINERY
Certificering:	CE/SONCAP/CSA
Modelnummer:	Roofing&Cladding
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal:	1 Eenheid
Prijs:	Onderhandelbaar
Verpakking Details:	NAAKTE LADINGEN VOOR BROODJE VROEGER MET SNIJDER IN 40FT CONTAINER, HOUTEN DOOS VOOR PLC CONTROLEkab
Levertijd:	90 werkdagen
Betalingscondities:	L/C, D/A, D/P, T/T
Levering vermogen:	10 eenheden/Maand
