Productomschrijving
Machines voor het rollen van staalplaten
Kenmerken van de rollenvormmachine:
Een afvoerpijp heeft veel verschillende namen, zoals waterpijp, afvoerpijp, afvoerpijp en dakafvoerpijp, enz. Volgens wiki worden de afvoerpijpen voornamelijk als hieronder toegepast:
In het begin zijn de afvoerbuizen gemaakt van plastic, daarna van PVC. Door de vooruitgang van de rollformingstechnologie, gaan de mensen over op rollvormde buizen, en in de moderne tijd,de meeste regenpoelen zijn vervaardigd van voorgeverfd staal, gegalvaniseerd staal, aluminium of koper.
Snelle details:
1Dikte: 0,4-0,6 mm
2Materiaal: voorgeverfd staal, gegalvaniseerd staal, aluminium of koper
3Invoerbreedte: 518 mm
4Materiaalgewicht: 3 MT
5. binnendiameter van de spoel: 470 mm
6Rolstof: 45#, CNC, gechroomd
7Snijmateriaal: Cr12, warmtebehandeling
8Snijdtoleranties: ± 1 mm
Machinelist:
1. 3TX600 mm Hydraulische en aangedreven ontkoeler
2. rollenvormende machine
3. Hydraulisch snijapparaat
4De tafel is leeg.
5. PLC-besturingssystemen
Beschrijving/technische parameters van de volledige lijn:
- 3TX600mm Hydraulische en aangedreven ontkoeler
Motorrijtuigen
Hydraulisch systeem voor expansie spoel-inwendige gat met 4 palmen
Link-connect uitbreidingssysteem
Pompvermogen = 1,5 kW
Frequentie-omvormer om de draaiveldraad te regelen: Motor: 2,2 kW
Vervaardiging van elektrische voertuigen
Spiraal Innerlijke diameter = 451-530 mm
De buitendiameter van de spoel = max.1500 mm
Koelbreedte = max.600 mm
Motor om de spoel te draaien
Beperkingsschakelaar voor automatische stop-/starttoestel
- Rollenvormende machine met de onderstaande tabel voor het snijden:
| Geschikt rollenvormend materiaal |
voorgeverfd staal, gegalvaniseerd staal, aluminium of koper |
| Dikte |
0.4mm-0.6mm |
| Invoerbreedte van de spoel |
518 mm |
| Ontwerp van het wagenframe |
Ontwerp van muurplaat-raam |
| Rollenvormende fasen |
20 fasen |
| Materiaal van de vormrol |
45# staal, CNC-draaiblokken, hardchroom gecoat |
| Schachtdiameter |
Φ75 mm |
| Hoofdmotorvermogen |
7.5 kW met reducer |
| Rolingssnelheid van de rolvormer |
12-15 m/min |
| Hydraulische groepsvermogen |
4.0 Kw |
| Materiaal van het snijblad |
Cr12, gehoorbehandeling |
| Elektrische spanningsnorm |
380V/50Hz/3PH of op maat van de klant |
| Belangrijkste kleur van machineverf |
RAL 5015 (blauw) of volgens de eisen van de klant |
PLC van merk Siemens en touchscreen, Schneider/Shihlin/Delta-inverter, Omron-encoder
Tolerantie voor de lengte ≤ ± 1 mm
Stelselspanning 24V
- Productrak zonder aandrijving, 4 meter lang

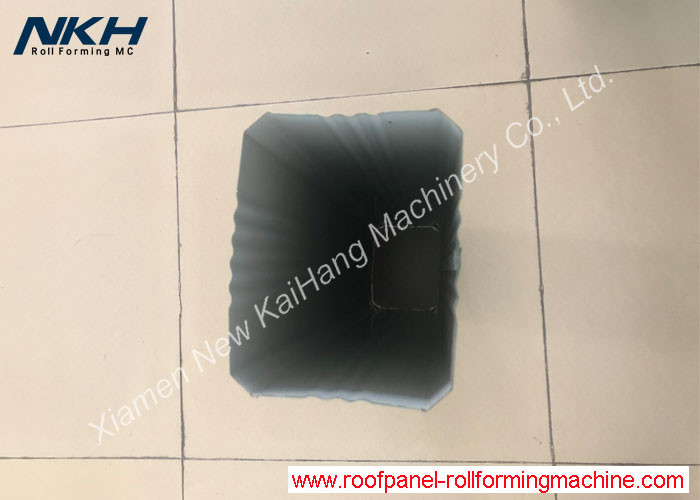

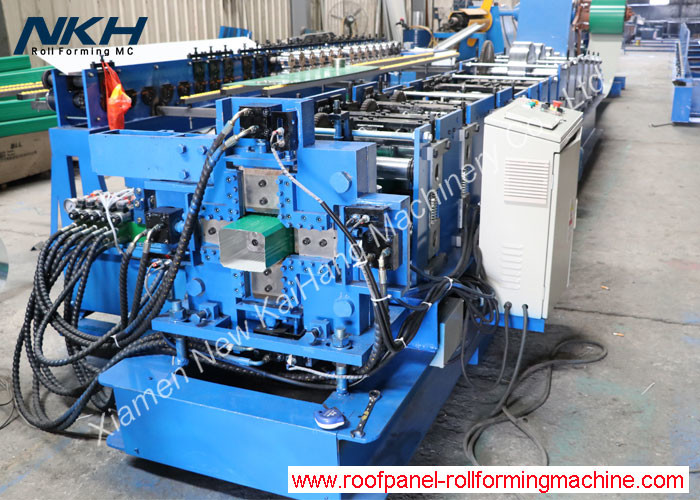

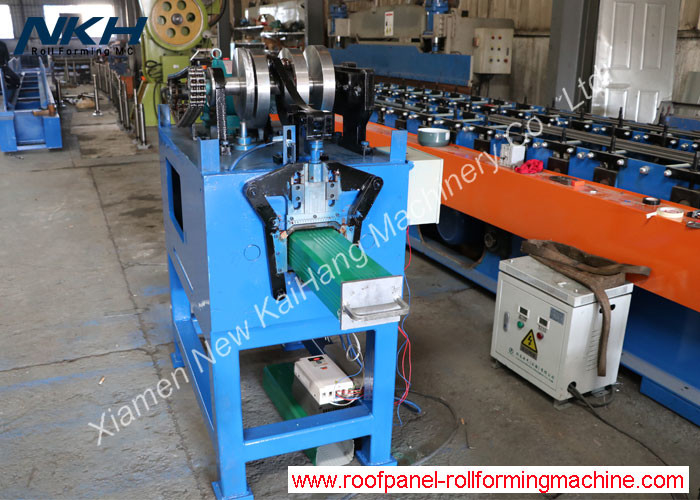

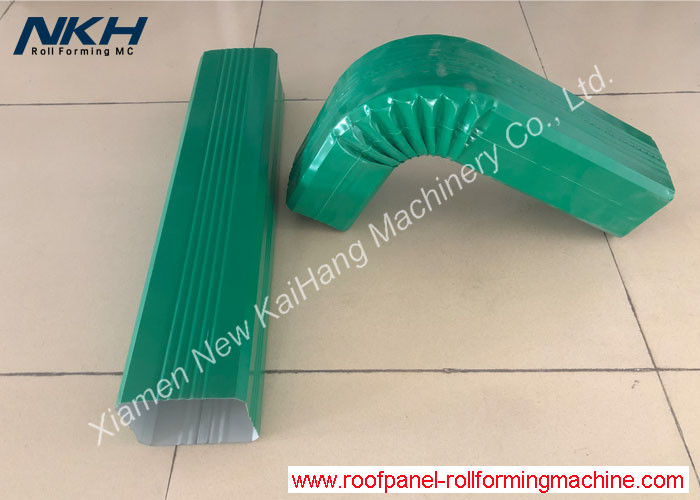

Profieltekening/opmaak/referentiefoto's van de uitrusting:
