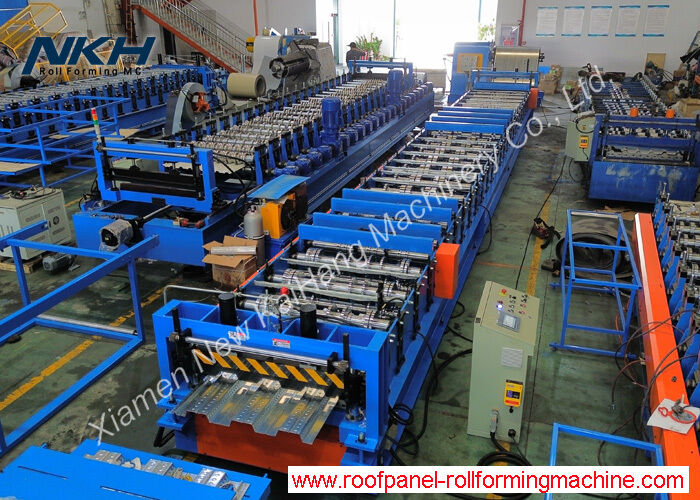

YX54-321-960 Deck Roll Forming Machine Metalen dekpaneel voor staalconstructie

Productomschrijving

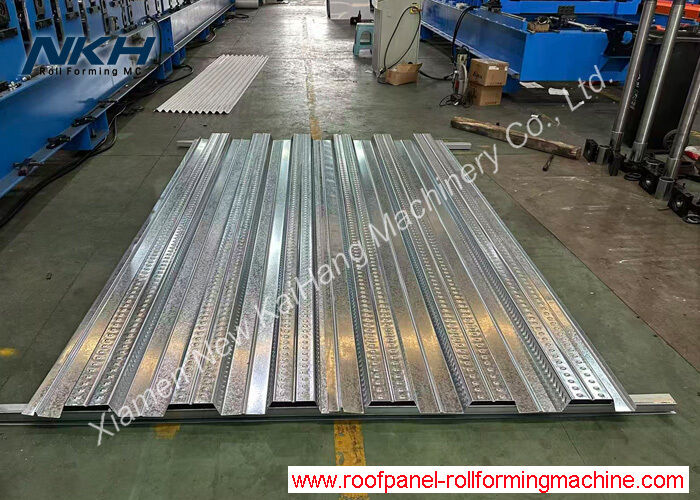

Metalen vloerrolvormende machine, 54 mm hoge rib, composiet metalen dekpaneel

Snelle details:

1. Dikte: 0,8-1,2 mm
2. Materiaal: gegalvaniseerde platen, G350-550
3. Breedte van de spoel: 1219/1250 mm
4. Effectieve breedte: 960 mm
5. Materiaalgewicht: 5 t, 6 t, 7 t, 8 t, 10 t
6. Inwendige diameter van de spoel: 510 mm+/-+30 mm
7. Gedreven: met aangedreven motor
8. Snijwijze: per hydraulische groep
9. Snijdtoleranties: ±1 mm

Toepassing:

Stalen dakdek: de stalen dakdekken worden over het algemeen vervaardigd voor de bouw van scheve, platte of gebogen dakbedekking op bijna alle soorten gebouwen;
Composite-metalen dek: de composiet-metalen dekken hebben reliefs in de verticale ribben die zijn ontworpen om met betonnen platen te vergrendelen,het creëren van een gewapend betonnen plaat om een composietvloersysteem te ontwikkelen.
Metalen dek: Metalen dekken worden ook in de vloerbouw geproduceerd en veel gebruikt als vaste staalbasis voor gegoten betonnen vloerplaten.
Architectonisch dek: dit soort staaldek biedt architecten en ingenieurs de mogelijkheid om verbazingwekkende ontwerpen te maken voor opvallende en ruime interieurs,evenals dramatische en hoogwaardige buitenkant.
brugdek: indien op een brug hoofddekkers in geschikte middelpunten zijn geplaatst, kunnen staaldekkers zonder aanvullende steun over de balken worden geplaatst,geschikt voor nieuwbouw en brugherstel.

Beschrijving/technische parameters van de volledige lijn:

• 5TX1250mm Hydraulische afkoeler met/zonder spoelwagen

Uitbreidingssysteem per hydraulische groep, pompmotor: 3 kW

Aandrijvende motor voor het draaien van de spoel, motor: 3 kW

Spiraal Binnendiameter=510+/-30 mm

Spiraalbreedte = max.1250 mm

Taper wedge expand type

Laadvermogen = max. 5 ton

Snubberarmen bovenop door pneumatische of hydraulische volgens bestelling

De spoelwagen is per bestelling opgenomen of uitgesloten

• Rollenvormende machine met de onderstaande tabel voor het snijden:

• PLC-besturingssysteem

PLC en touchscreen van merk Siemens, Schneider/Shihlin/Delta-inverter, Omron-encoder

Tolerantie voor de lengte ≤ ± 1 mm

Stelselspanning 24V

Elektrische elementen van het merk Schneider

• Productrek zonder aandrijving, 3 stuks
