C/Z wisselpunt rolvormmachine, automatisch wisselen, snel wisselen, uitwisselbaar
Snelle details:
- Dikte: 1,5 mm - 3,0 mm
- Materiaal: GI-platen, 245 MPa
- Snijmethode: stop-en-snijd-ontwerp
- Snijtolerantie: ±1 mm
Toepassing:
Tegenwoordig zijn er C/Z wisselpunt rolvormmachines die de maten van C- en Z-stalen gordingen snel automatisch wisselen (meer over uitwisselbare C/Z wisselpunt rolvormmachines).
Vergeleken met traditionele C/Z wisselpunt rolvormmachines, kan een uitwisselbare machine veel efficiënter werken, aangezien het maximaal 10 minuten duurt om Z-stalen gordingen van een andere maat te produceren. Over het algemeen bestaat een Z-stalen profielrolvormmachine meestal uit een handmatige ontroller, een invoergeleider met nivelleerapparaat, hydraulische ponsgereedschappen, een rolvormgedeelte, hydraulisch snijden, een transmissiesysteem, een PLC-besturingskast, een hydraulische oliepomp en uitlooptafels.
Machine lijst:
- Hydraulische ontroller
- Vooraf nivellerend apparaat
- Hydraulisch vooraf ponsapparaat
- Rolvormmachine met automatische maatwisseling
- Hydraulisch nabewerkingsapparaat
- Uitlooptafel
- PLC-besturingssystemen
Beschrijving/Technische parameterdetails van de complete lijn:
- 5TX600mm hydraulische ontroller of handmatige ontroller
Niet-aangedreven; Laadvermogen = MAX. 5 ton
Hydraulisch systeem om de binnendiameter van de spoel uit te breiden, Pompmotor: 3KW
Spoel binnendiameter = 510 ± 30 mm
Spoelbreedte = MAX. 600 mm
Mandrijnrotatie: trektype
- Vooraf nivellerend apparaat
Vooraf nivellerend apparaat met 4 boven 3 assen om de spoelset te verwijderen
Deelt dezelfde motor met de rolvormer
- Hydraulisch vooraf pons-/voorsnijapparaat
Deelt dezelfde hydraulische groep met nabewerking
Vooraf snijdend apparaat om het eerste/einde van de plaatdelen van de spoel te snijden
Om ondergaten te ponsen
- Enkele sleuf- of ronde gaten op de flens
- Dubbele sleuf- of ronde gaten op de flens
- Enkele sleuf- of ronde gaten op de flens aan elke kant
- Details rolvormmachine zoals in onderstaande tabel:
| Geschikt rolvormmateriaal |
gegalvaniseerd staalplaat |
| Dikte |
1,5-3,0 mm |
| Draagframe ontwerp |
Standaard frame ontwerp |
| Rolvormfasen |
15 fasen |
| Rolmateriaal |
Cr12, warmtebehandeld |
| Asdiameter |
Ø75 mm |
| Hoofd motorvermogen |
22Kw |
| Productiesnelheid |
12m/min |
| Elektrische spanningsstandaard |
380V/50Hz/3PH of naar wens |
| Hoofdkleur machine geverfd |
RAL 5015 (blauw) of naar wens |

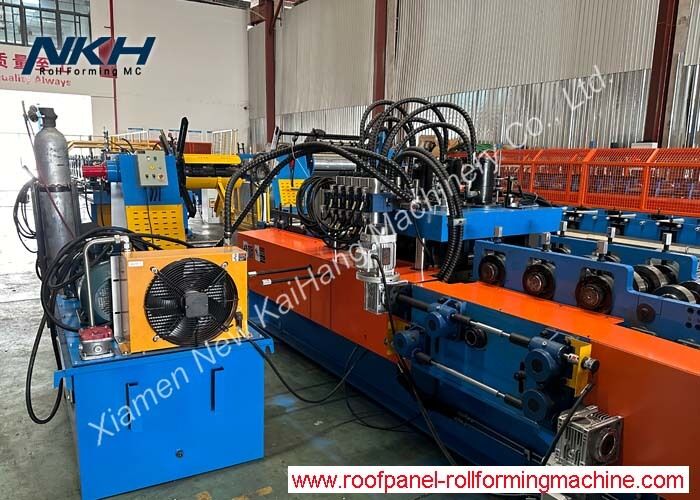

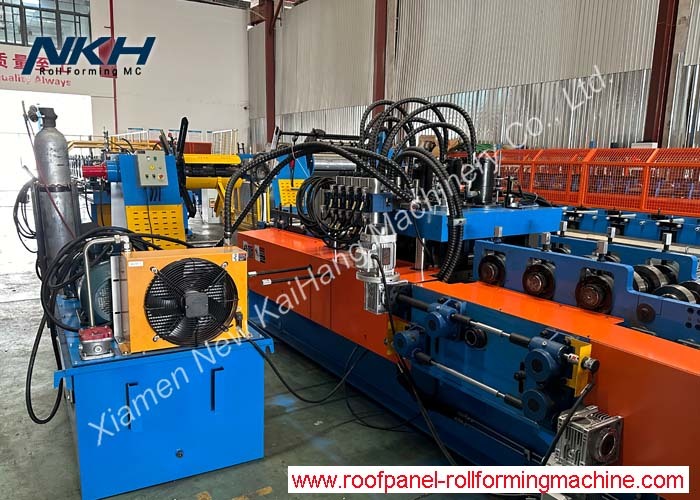

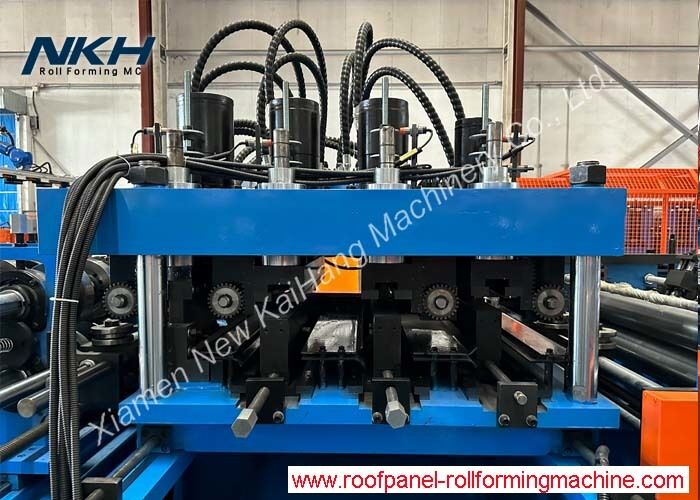

- Hydraulisch nabewerkingsapparaat
Hydraulische groep: 11KW
Stop-en-snijd-ontwerp
Er is afval na afsnijden
Alle maten delen dezelfde hydraulische groep
Snijmateriaal: Cr12, warmtebehandeld
Regelt automatisch de hoeveelheid en snijlengte
Gecombineerd met: Siemens merk PLC en Touch Screen
Schneider merk Inverter, Omron encoder, etc.
Snijlengte tolerantie ≤ ±1 mm
Besturingsspanning 24V
- Productrek 4 meter lang, gerold type

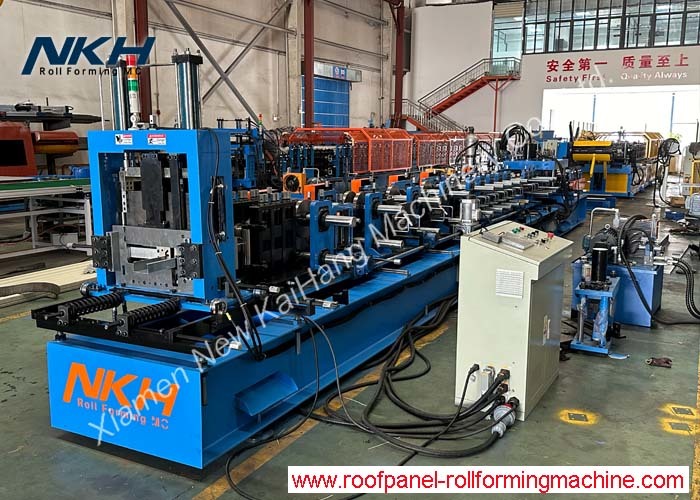

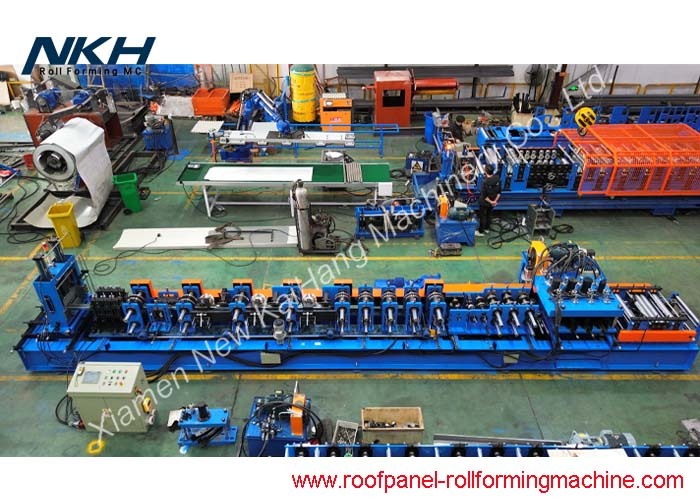

Profieltekening/Lay-out/Referentieafbeeldingen van apparatuur:
